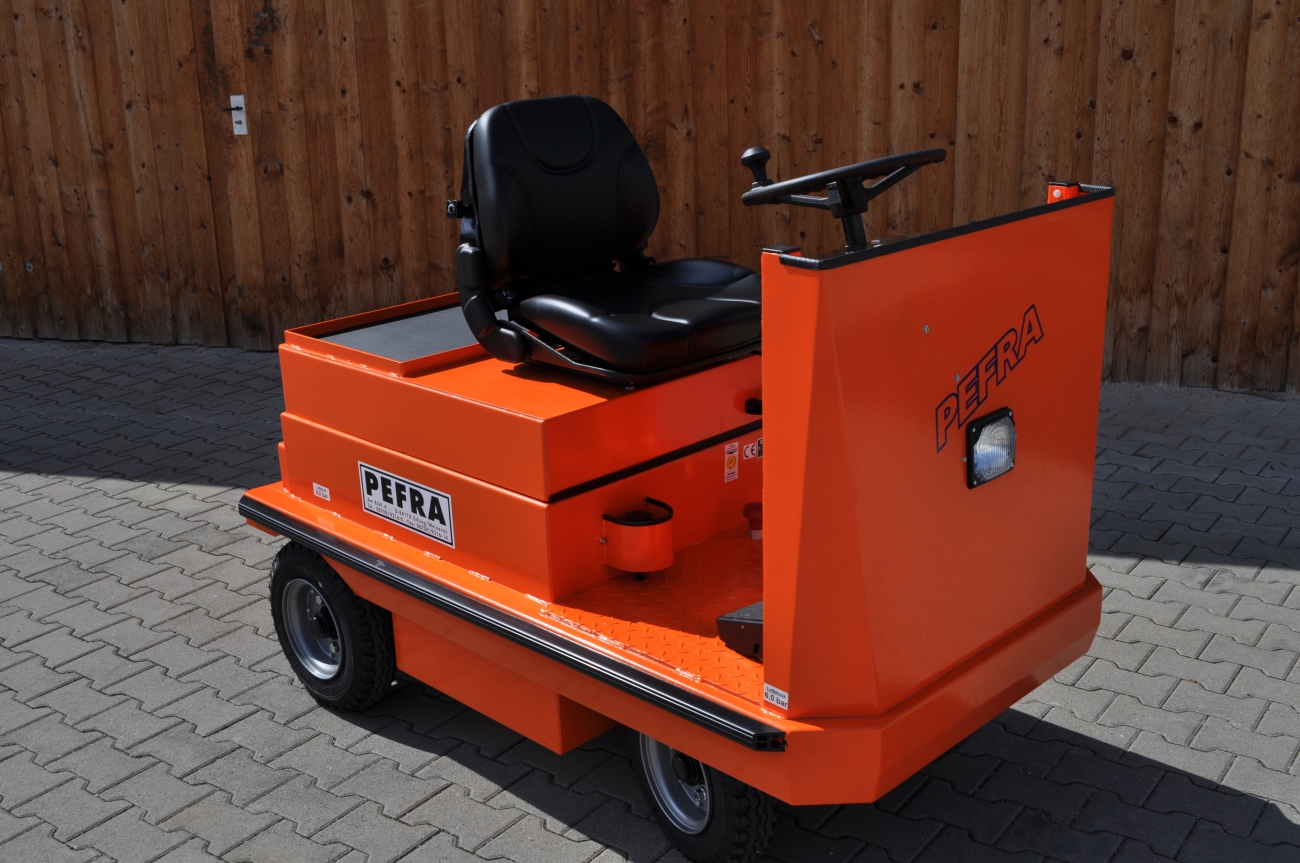

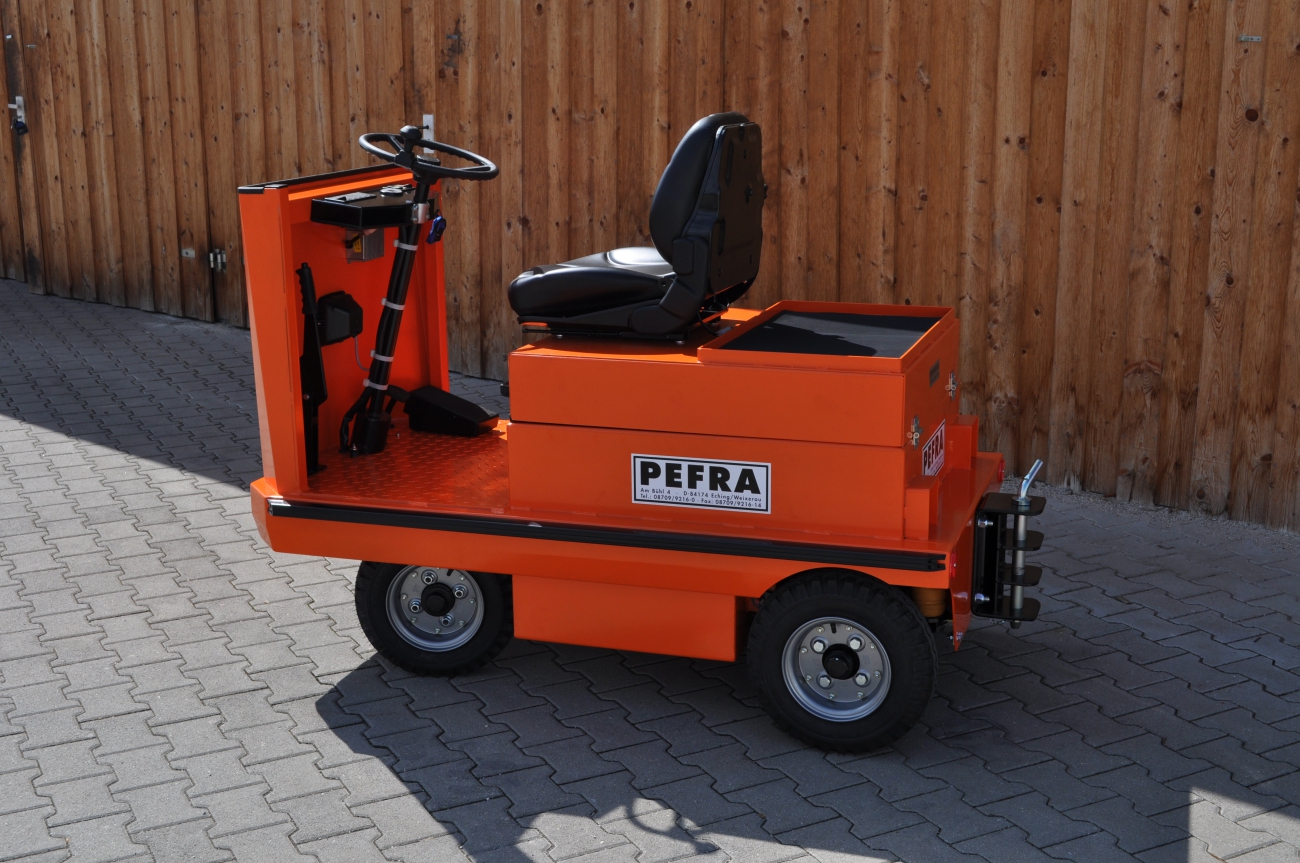

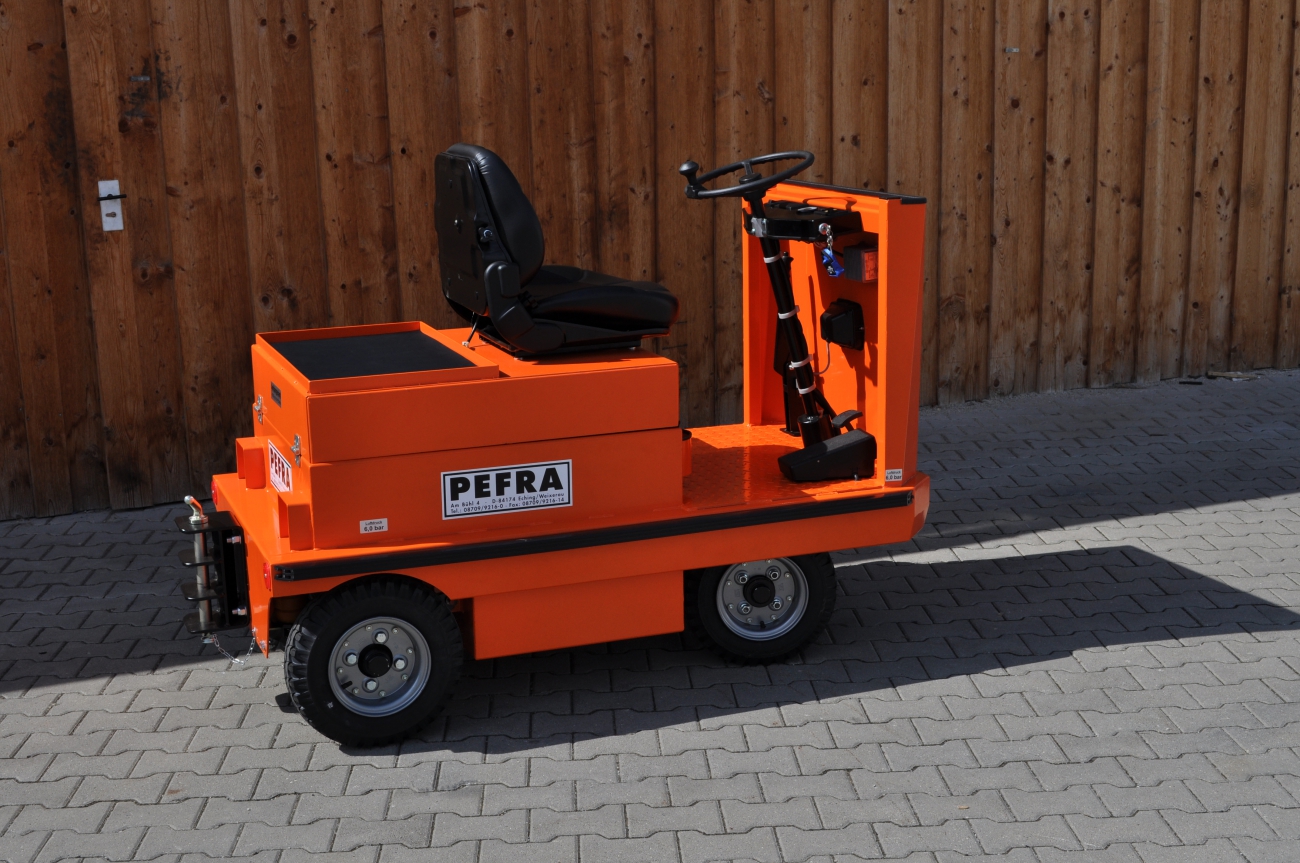

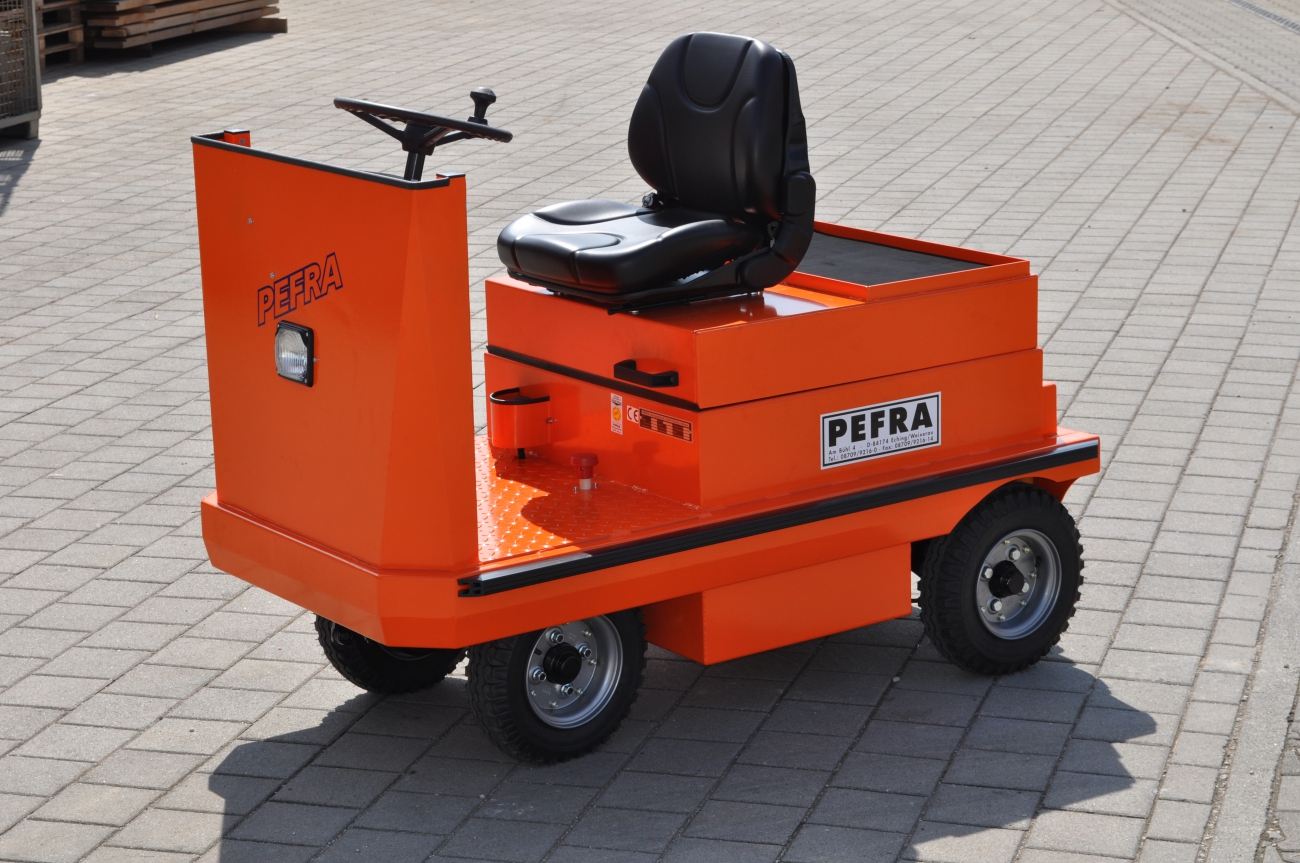

Elektro-Schlepper 712
technische Abmaße
Allgemeine Beschreibung
des Standards100 kg - Die Nutzlastangabe gilt für den Transport in der Ebene. Für Steigungen und Gefälle reduzieren sich jene. Die zulässigen Werte sind dem aktuellen Typenblatt (4-seitig) zu entnehmen.
Bei Anhängebetrieb mittels Elektrofahrzeugen wird grundsätzlich eine 4-Rad-Bremse empfohlen. Maßgebliche Vorschriften sind die DIN 15172 und ff. Bei Anhängerbetrieb ist vom Nutzer
entsprechend 5.2.1 vor Inbetriebnahme eine Probefahrt am Einsatzort durchzuführen und zu protokollieren.
Anhängelast:
4.000 kg in der Ebene; bei TÜV-Abnahmen verringern sich die Anhängelasten nach den gesetzlichen Vorschriften.Abmessungen
Gesamtlänge x Breite: 1860 x 900 mmverlängerte Version m. größ. Batt.raum* möglich
Ladeflächengröße
290 x 690 mmGesamthöhe: 1380 mm
Geschwindigkeit: bei Getriebeübersetzung i=1:19,9
(in der Ebene) ohne Last: 15 km/h mit Last: 13 km/h
Steigvermögen: bei Getriebeübersetzung i=1:19,9
max.(5min.Wert) ohne Last: 20 % mit Last: 6 %
Fahrleistung:
Auf ebener, befestigter Fahrbahn und nach jeweiliger Batteriebestückung bis zu 35 km pro Batterieladung und 50% Last.Antrieb:
Wartungsarmer Drehstrom-Motor 48 Volt, 6,0 kW; direkt an das Differentialgetriebe angeflanscht und auf die Hinterachse wirkend. Getriebeübersetzung i=1:19,9Elektrik:
AC-Inverter; stufenlos regelbare Fahrgeschwindigkeit, thermischer Überlastungsschutz, Auto-Stop, programmierbare Anfahrautomatik, Energierückgewinnung, Gegenstrombremse, Fehlermeldung, Fußpedal Fahrschalter,Hauptschalter mit Schlüssel, Kippschalter für Vor- und Rückwärtsfahrt, Notabschaltung, Signalhorn, Entladeanzeiger, Betriebsstundenzähler, Ladesteckdose mit Stecker
Lenkung:
Schneckenrollenlenkung, pendelnd aufgehängte Lenkachse mit Achsschenkellenkung, nachstellbare Spurstangen mit KugelgelenkenFahrwerk:
2 Lenk- und 2 Antriebsräder verleihen, gegenüber 3-rädrigen Fahrwerken, eine hohe Kippsicherheit; Industrie-Luftbereifung 4.00-8 Raddurchmesser 414 mm; Radbreite 112 mm andere Bereifung* auf WunschBremsen:
Hydraulische Trommelbremse, auf alle Räder wirkend; handbetätigte Feststellbremse, auf die Antriebsräder wirkend; bei angezogener Handbremse ist die Stromzufuhr unterbrochenSitzausstattung:
Gefederter und gepolsterter Fahrersitz, auf das Fahrergewicht einstellbar,Neigung der Rückenlehne verstellbar. Sitz ist mit Stromunterbrechung ausgestattet.Lichtausrüstung: 1 Scheinwerfer, 2 Rückstrahler; andere Lichtausrüstung* s. Zusatzausstattung

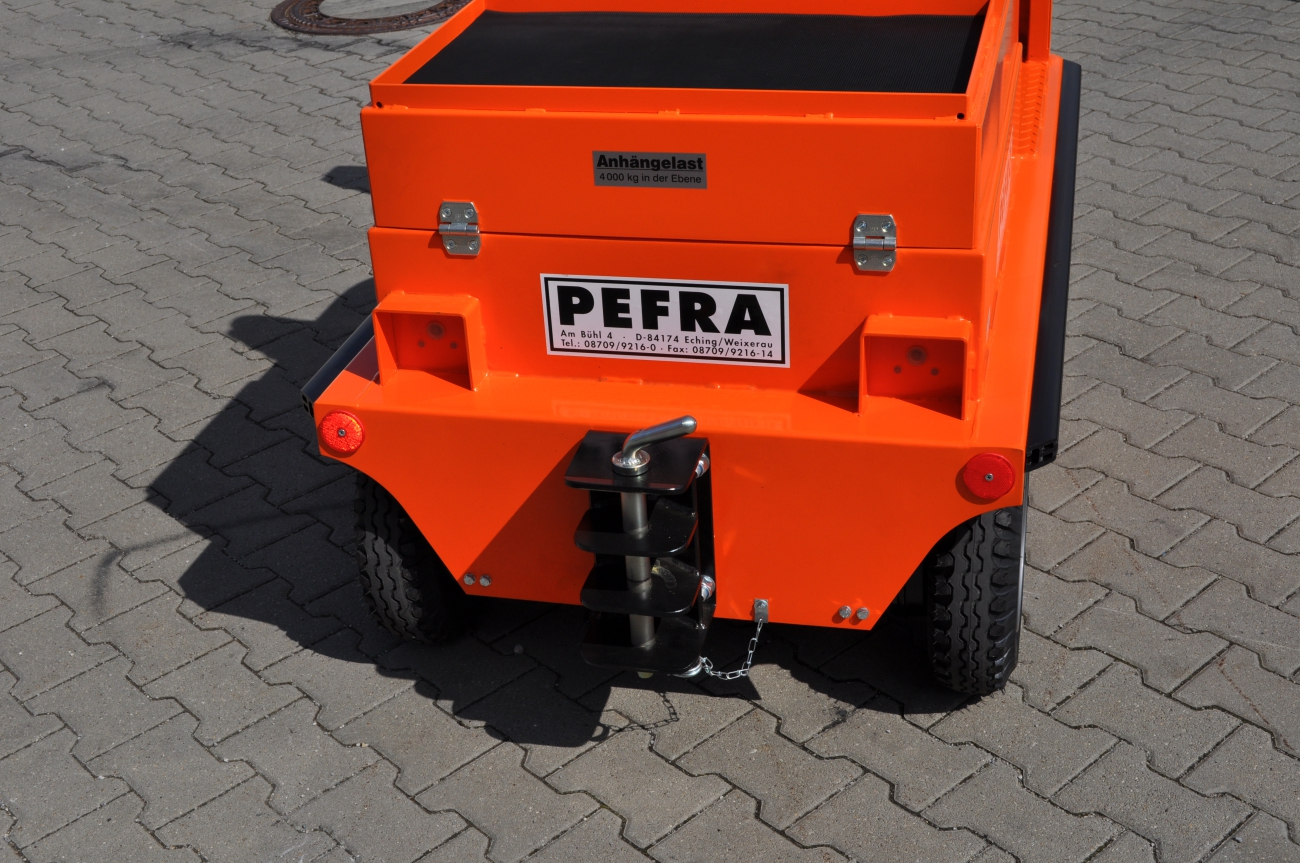

Kupplung: Drei-Stufenkupplung mit Bolzensicherung (Bolzendurchmesser 25 mm)
Automatik - Anhängekupplung* nach StVZO (hinten)
Lackierung:
RAL 2004 (Pulverbeschichtung), Sonderlackierung*Batterie* und Ladegerät* sind gegen Aufpreis als Zusatzausstattung
erhältlich.
* = Aufpreis
