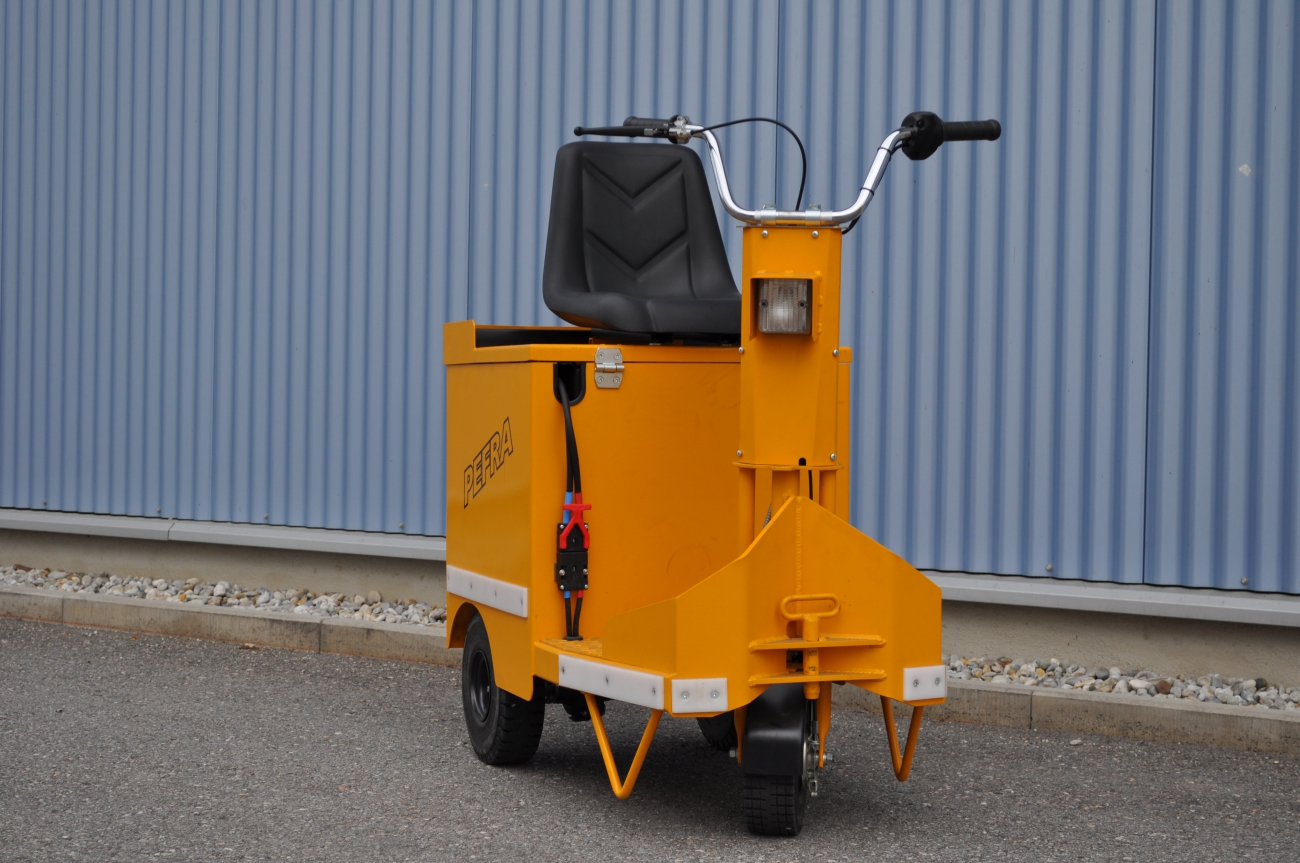

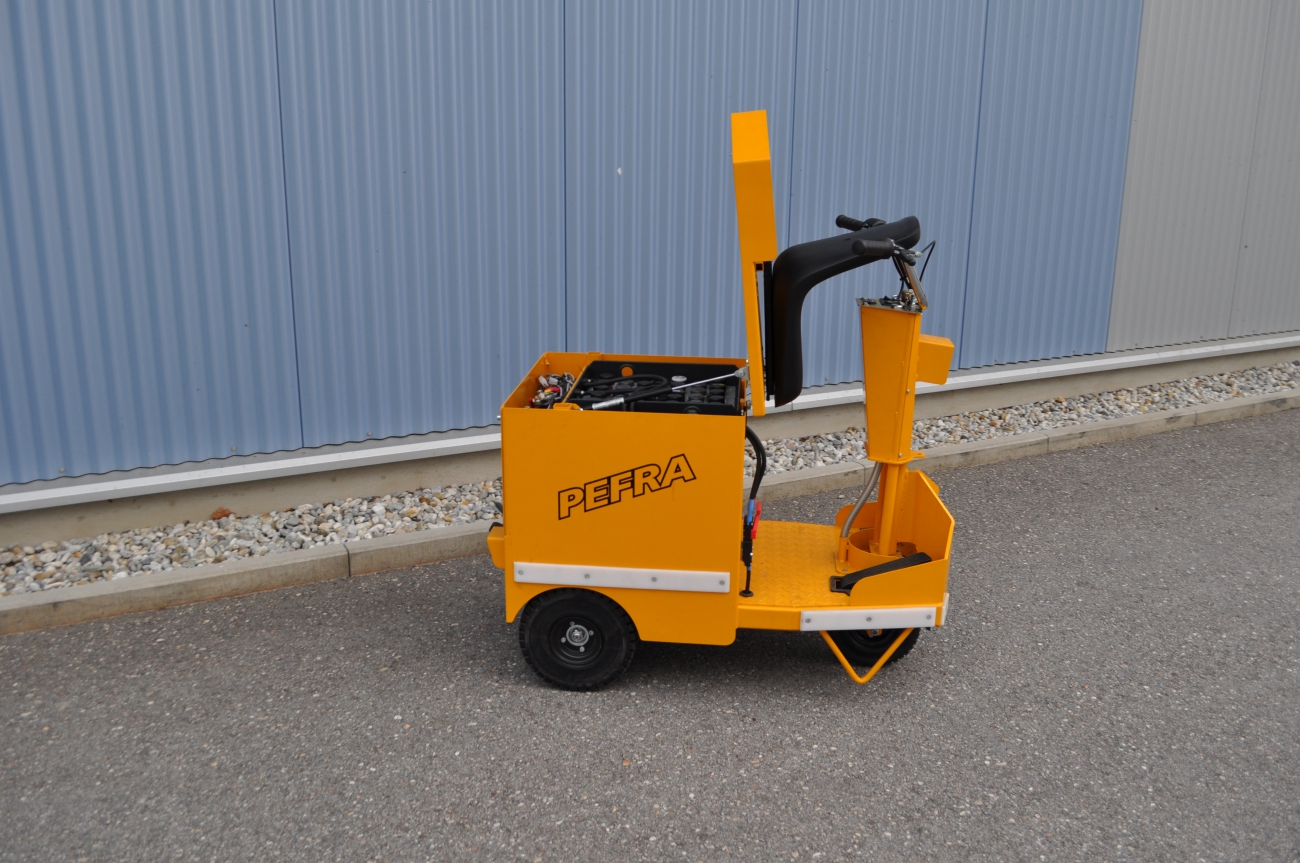

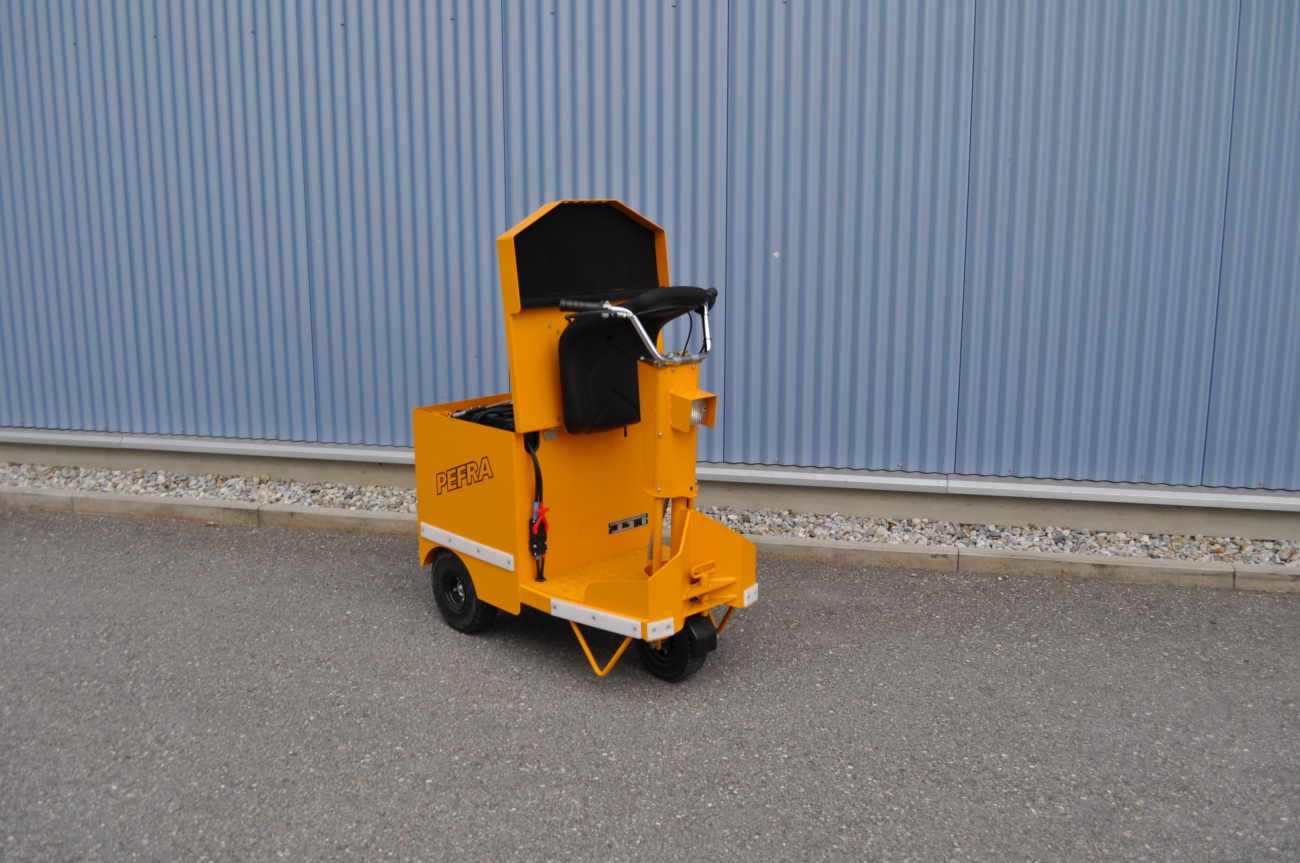

Elektro-Schlepper 507
technische Abmaße
Allgemeine Beschreibung
des StandardsBeachten Sie, dass individuelle Fahrzeugausstattungn auch zu Abweichungen bei den technischen Angaben zum "Standardtypenblatt" führen können. Sofern für Ihren Einsatzfall ganz bestimmte, technische Kriterien explizit eingahalten werden müssen, fragen Sie uns konkret.
Anhängelast:
bis zu 700 kg in der Ebene; bei TÜV-Abnahmen verringern sich die Anhängelasten nach den gesetzlichen Vorschriften.
Abmessungen
Gesamtlänge x Breite x Höhe: ca. 1200 x 606 x 1240 mm
(mit Anhängekupplung vorne und hinten)
Ladeflächengröße
ca, 277 x 600 mmca. 805 mm
Geschwindigkeit: (in der Ebene)
bei 1,2 kW Motor und Getriebeübersetzung i=1:16
ohne Last: 12 km/h mit Last: 12 km/h
Steigvermögen: max.(5min.Wert)
bei 1,2 kW Motor und Getriebeübersetzung i=1:16
ohne Last: 20 % mit Last: 7 %
Fahrleistung:
Auf ebener, befestigter Fahrbahn und nach jeweiliger Batteriebestückung bis zu 25 km pro Batterieladung und 50% Last.
Antrieb:
Wartungsfreier Drehstrom-Motor 24 Volt, 1,2 kW direkt an das Differentialgetriebe angeflanscht und auf die Hinterachse wirkend.
Getriebeübersetzung: i=1:16
Elektrik:
AC-Inverter; stufenlos regelbare Fahrgeschwindigkeit, thermischer Überlastungsschutz, Auto-Stopp, programmierbare Anfahrautomatik, Energierückgewinnung, Gegenstrombremse, Fußpedal Fahrschalter, Hauptschalter mit Signalhorn, Kippschalter für Vor- und Rückwärtsfahrt, Notabschaltung, Signalhorn, Entladeanzeiger mit Tiefentladeschutz, Bordspannung 24 V
Lenkung:
Kugelgelagerte Vorderrad-Lenkgabel
Fahrwerk:
Vorderrad mit SE-Bereifung 3.00-4 (schwarz)
Hinterräder mit SE-Bereifung 4.00-4 (schwarz)
Bremsen:
elektrische Gegenstrombremse an der Antriebsachse; mechanische Trommelbremse vorne; über Fahrpedal betätigte Federspeicherbremse als Feststellbremse
Sitzausstattung:
gepolsterte Fahrersitzschale mit Rückenlehne
Lichtausrüstung:
auf Wunsch*
Batterie* / Ladegerät*:
Lieferung gegen Aufpreis, weitere Informationen auf Anfrage
Kupplung:
Steckbolzenkupplung mit Bolzensicherung hinten; Einstufenkupplung als Rangierkupplung vorne, (Bolzendurchmesser 25 mm)
Lackierung:
RAL 3020 verkehrsrot (Pulverbeschichtung)
Ausstattungen teilweise in schwarz (RAL 9005)
